斗式提升機的斗的含義就是料斗了，當然不是我們所說的大的料斗，而是一個一個小的料斗，容積幾升，板鏈斗式提升機就是依靠掛載在鏈條上的一個一個料斗將物料提升到高處然后進行重力式卸料的。
板鏈斗式提升機的料斗樣式
板鏈斗提機的料斗和皮帶式、環鏈?zhǔn)教嵘龣C(jī)的料斗不太一樣，皮帶式斗式提升機料斗運行速度較快，進料為挖取式，因此料斗為圓弧形，和環鏈?zhǔn)教嵘龣C(jī)料斗樣式基本一樣。而板鏈提升機鏈條運行速度比較慢，約0.5米/秒，進料為流入式喂料，因此料斗樣式近似方形。

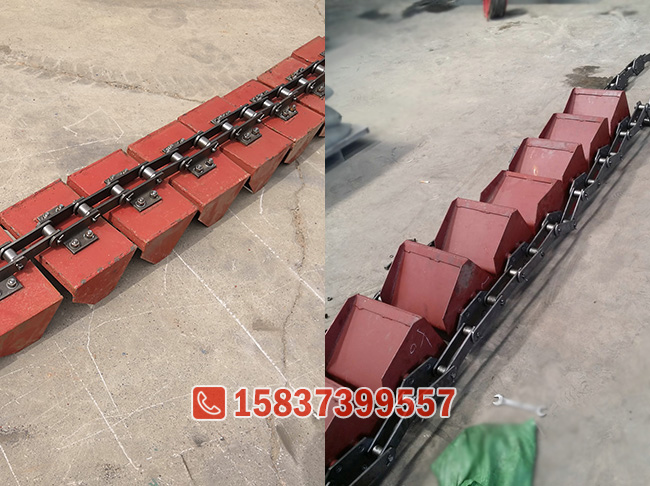

看圖說明，左側為單排鏈斗式提升機的料斗和鏈條，右側為雙排板鏈斗式提升機的料斗和鏈條，料斗樣式基本都是比較方正的，單排鏈提升機的料斗類似三角形，雙排鏈提升機的料斗類似平行斗。
NE板鏈斗式提升機料斗技術參數表
| 型號 |
提升能力 （m³/h） |
斗速（m/s） | 主軸轉數（n/min） | 料 斗 |
鏈條節距 (mm) |
運行部件重量(Kg/m) | 物料最大塊度 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
容積 （L） |
斗寬 (mm) |
斗距 (mm) |
|||||||||||
| 允許所占百分比% | |||||||||||||
| 10 | 25 | 50 | 75 | 100 | |||||||||
| NE15 | 15 | 約0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 30 | 約0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 約0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 約0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 約0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 約0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 約0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 約0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 約0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 約0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 約0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
上表可以看出來各個NE型號板鏈提升機的料斗容積、寬度、料斗間距等信息。選型時可以作為參考。
板鏈斗式提升機料斗間距
料斗的間距也是很多斗式提升機從業者比較關心的問題，板鏈斗式提升機的料斗間距是比較小的，上面的料斗圖片我們已經可以看出來了，這也是板鏈提升機提升量大的原因之一。通過提升機鏈條圖片我們可以看到，每隔一節安裝一個料斗，因此提升機料斗的間距就是提升機鏈條節距的兩倍，例如NE30提升機鏈條節距是152.4mm，那么NE30提升機料斗間距就是304.8mm，這樣講你明白了嗎。
