在斗式提升機選型時，很多設計人員和使用廠家都需要了解NE30板鏈斗式提升機輸送量，其實我們是可以通過板鏈斗式提升機的技術參數表進行查閱的。
NE板鏈斗式提升機參數表
| 型號 |
提升能力 （m³/h） |
斗速（m/s） | 主軸轉數（n/min） | 料 斗 |
鏈條節距 (mm) |
運行部件重量(Kg/m) | 物料最大塊度 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
容積 （L） |
斗寬 (mm) |
斗距 (mm) |
|||||||||||
| 允許所占百分比% | |||||||||||||
| 10 | 25 | 50 | 75 | 100 | |||||||||
| NE15 | 15 | 約0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 30 | 約0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 約0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 約0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 約0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 約0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 約0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 約0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 約0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 約0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 約0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |
通過上表我們可以看出來每個型號的板鏈斗式提升機的輸送量，也就是提升能力，并且有斗速、主軸轉速、料斗參數、鏈條參數等信息。在斗式提升機選型時可以作為參考。
NE30斗式提升機輸送量計算
斗式提升機的輸送量，也就是提升能力的技術是通過料斗承載物料的容積來計算的，一般的輸送量表示單位為立方米/小時，那么我們就需要計算出每小時運行的料斗數量，然后乘以每個料斗的容積，就可以計算出來NE30板鏈斗式提升機每小時提升量了，每小時提升30立方左右。

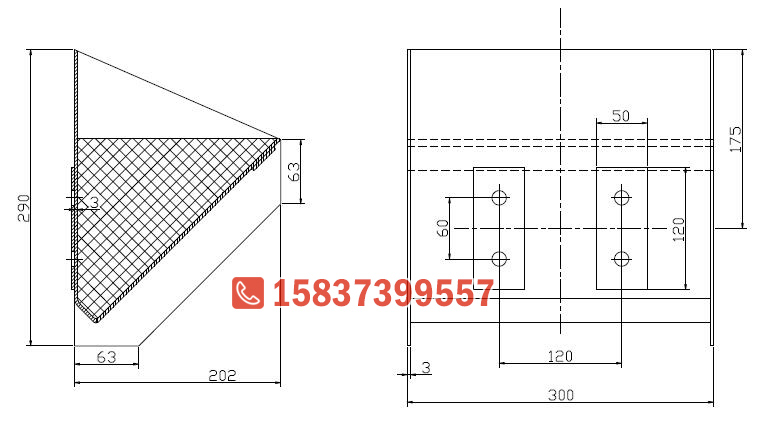

NE30板鏈斗式提升機料斗尺寸
上圖可以看出來NE30提升機料斗的尺寸，料斗寬度300mm，安裝孔是60*120mm，板厚3mm，料斗容積就是陰影部分的，可以看出來NE30提升機料斗近似三角形樣式。
其他型號的板鏈斗式提升機輸送量可以參考技術參數表了，當然提升能力是理論上計算的，實際生產中會有很多因素都會影響，物料粒度、給料方式、工作環境等等，根據自己的實際情況再進行衡量。
