板鏈斗式提升機有很多種類型，TB型提升機也是其中的一種，從字母代號不難理解，T就是提升的意思，B就是板鏈的意思，當然現在很多被NE系列板鏈斗式提升機代替。
TB板鏈斗式提升機結構特點
①提升范圍廣,不僅能提升一般粉狀、粒狀和塊狀物料,而且可提升磨琢性大的物料
②驅動功率小,能耗低,節能。提升相同高度的物料能耗約為環鏈?zhǔn)教嵘龣C的1/3。
③)整機采用全密封設計,運行時無粉塵污染。
④機殼采用壓筋結構,剛性好,精度高,外形美觀。
刮板輸送機的鏈條介紹
刮板輸送機顧名思義，就是依靠鏈條上的刮板來輸送物料，有水平、傾斜等多種布置形式，那么鏈條也是刮板輸送機的重要組成部分。
鏈條屬于撓性牽引構件,運動中帶動刮板一起行走,從而推動物料向前輸送。鏈條與鏈輪嚙合時產生多邊效應,使鏈速不均勻,運行不夠平穩,這一特性不僅使噪聲增大,還引起動載荷,因此不宜選較高的運行速度。
刮板輸送機的鏈條種類

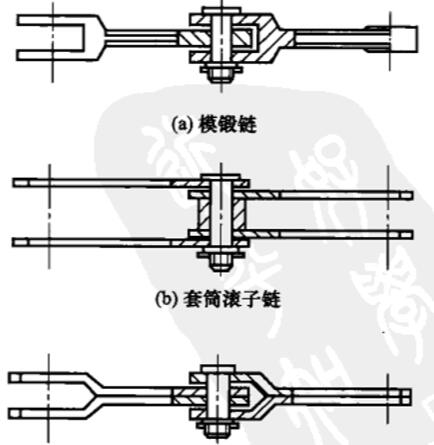

埋刮板輸送機的輸送鏈條主要有三種:模鍛鏈、套筒滾子鏈和雙板鏈,如圖12-10所示。
模鍛鏈的特點是強度高、承載力大、結構簡單、使用可靠、拆裝方便;由于進行等強度設計,在相同承載能力和相同節距的情況,它的重量最輕。
除MX型大傾角埋刮板輸送機外,其他機型皆可采用。套筒滾子鏈的特點是轉動靈活,使用壽命長,支承和導向較易解決,運行時噪聲較低。適用于MS、MC、MK、MX型埋刮板輸送機。雙板鏈的節距較大,具有承載能力強、拆裝方便、使用安全可靠等優點。與上述兩種相比,重量最大,應用不普遍。當前只用于MS、MC埋刮板輸送機。
