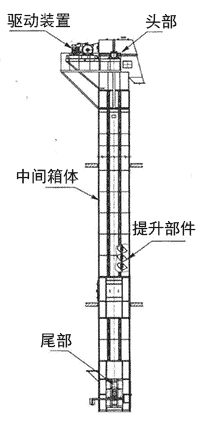

斗式提升機整機包括頭部、驅動裝置、中間箱體、尾部、提升部件等五大部分。如圖1.1所示。其五大部分分別按一定精度設計、制作。zui后經過完美組裝，達到使用要求。其作用分別是:頭部殼體要保證幾何精度和足夠的剛度，頭軸和頭輪要保證足夠的強度和運轉精度，所選頭部軸承及其座要有定的安全系數。
驅動裝置的結構和布置必須滿足斗式提升機功率和傳動的需要，其位置的布局必須考慮到設備的穩定性，其傳動方式盡量緊湊、簡潔方便維護和檢修。盡可能地減輕驅動裝置重量。
中間箱體雖然看起來結構簡單，但其精度和剛度要求絕不可忽視，由于一臺幾十米乃至上百米的斗式提升機要保證運轉精度，中間箱體起到了巨大作用。首先它要支撐整臺斗式提升機的大部分重量，其抗壓強度和運行振動應滿足要求；其次十幾節甚至幾十節中間箱體，要保證安裝精度和互換性，就必須在設計、制造中遵循批量生產的原則，要有一定的工裝胎具做保證，確保其直線度，法蘭平面度、剛性及其對角線精度。
尾部在整臺設備的zui下部，它的作用一是要支撐整臺設備，使其穩固可靠；二是要確保鏈條(膠帶)的張緊恒定，調節自如；三是尾部要設置觀察門和檢修安裝門，便于鏈條(膠帶)和料斗的安裝、檢修；四是在尾部根據需要設置料位計、速度檢測儀等安全保護裝置。
提升部件包括鏈條(膠帶)和料斗及連接件，這也是斗式提升機結構的關鍵部分所在。鏈條(膠帶)的設計結構、制造精度、熱處理性能和安全系數的選取，直接影響著斗式提升機的使用壽命，而其料斗的結構、形狀、精度則直接影響到物料的提升效果。以上五大部分有機的結合，組成一臺完整的斗式提升機。
