由于國家標準JB/T3926.1-3926.14-199《垂直斗式提升機》中沒有對斗提機的結構尺寸做出明確規定，各個生產廠家的產品外形尺寸也不盡相同，這里就不再對其外形尺寸做具體介紹，使用時請參考具體廠家產品樣本。
1.頭部結構的設計
(1)主軸的設計計算:
①擬定斗式提升機主軸各個臺階的裝配位置和尺寸;
②選擇主軸的合適材料;
③初步確定主軸上各受力位置及力的大小和方向
④進行主軸的強度計算
⑤進行主軸的剛度計算;
⑥驗算軸承;
の根據計算結果調整有關尺寸
⑧繪制主軸的工作圖
(2)頭輪的設計計算:
1)根據工作鏈條的節距確定頭輪輪齒節距。
2)合理選擇頭輪材質。

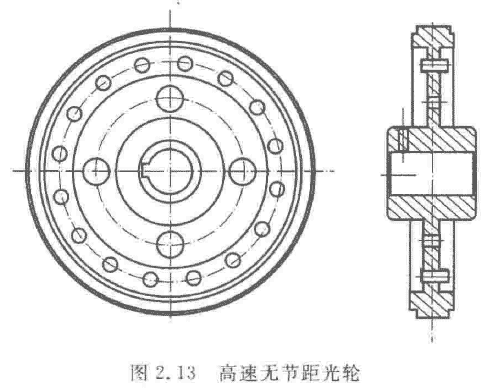

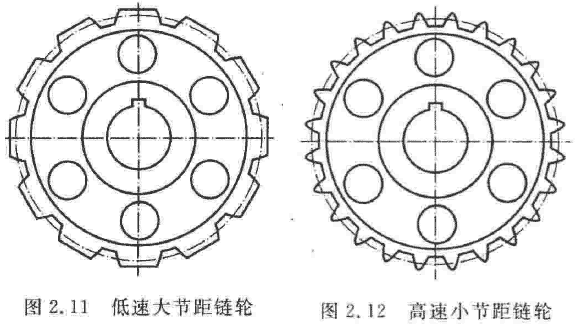

3)選擇斗式提升機頭輪齒數，板鏈?zhǔn)蕉诽釞C的頭輪種類一般包括以下幾種:低速大節距鏈輪、高速小節距鏈輪和高速無節距光輪，如圖2.11、圖2.12、圖2.13所示。
4)計算分度圓直徑等，頭部鏈輪齒形如圖2.14和頭部鏈輪齒形技術參數如表2.20所示。
5)驗算齒寬和齒厚。
6)繪制頭輪工作圖。
