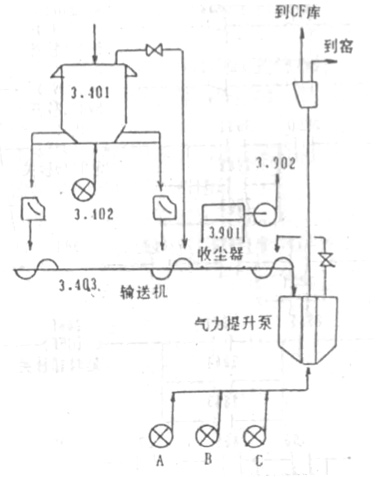

某水泥廠，對整條水泥生產線來說，3.405喂料風機雖算不上是主機設備，但在窯喂料系統中卻起著舉足輕重的作用(工藝流程見圖1)，其運行狀況的好壞直接影響著窯的生產。復雜的工藝流程就需要強大的控制系統來進行自動控制。鏈條斗式提升機一般不需要復雜的控制系統，只需要啟動、停止的控制即可，介入控制系統也比較簡單。
斗式提升機配套喂料風機
實際上，3.405喂料風機是由3.405A、B、C三臺風機組成。在原設計中，外國專家樂用了冗余備用”的方法，將3.405C機作為備用機，以求當A、B機發生故障時能在線自動切換到C機而不影響窯的喂料。但在實際生產使用過程中，發現其設計上不夠完善:無法實現從C機到A、B機的自動切換，且A、B兩機之間也無法互相切換，致使無論A、B哪一臺機發生故障，都會因無法自動啟動備用機而造成供氣不足引起窯喂料系統的跳停，進而引起窯主機跳停，影響了生產。下面介紹一種以“不分主輔，互為備用”為設計原則，利用IPC620-30C編程靈活、簡便的特點，在原設計的基礎上，軟件實現3405A、B、C三臺風機自動切的方法。其控制聯鎖圖見圖2。
圖2中的兩個延時器實現了初次開機時，從A到B到C的逐級判斷，避免了三機同時啟動卻又互相連鎖制約的矛盾。在正常運行的情況下(二用一備)，無論哪一臺機因故障或是人為強制而停機，都能在線自動地切換到備用機上，另外，還能在此同時產生一啟動信號對本機進行再啟動。這樣做的好處是:在人為切換不成功時，能給操作者一次改錯的機會，及時將本機重新啟動，而且由于進行了這樣的設計，便實現了對故障機的在線維修和調試。實現這種自動切換方法的具體程序見圖3，程序地址說明見表1。
喂料風機控制系統
至于對3.405A、B、C三臺風機自身的控制程序及故障報程序，可仍采用原設計(本文略)
在實際編程的過程中，一個不容忽視的問題是要弄清所用的IPC620--30PC的內存容量為多大:因為不同的內存容量對其外部接點及內部地址的范圍是不相同的，而這又直接關系到所編程序能否在PC上正常運行。不同內存容量對地址的具體分配見表2。
自動控制切換

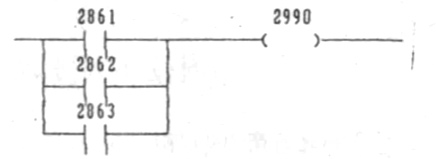

另外，考慮到3.405喂料風機在自動切換時無須中止操作員的任何操作，因此，為使操作員能及時掌握三臺機切換情況，以便通知有關人員對故障機進行維修，可在TDC-3000操作站上增加一報警監視回路，在切換動作發生時，產生報警，通知操作員注意。同時，在IPC620-30PC上相應增加一條報警程序(見圖4)。
其中地址2990為3.405喂料機的切換警示信號，2861，2862，2863的說明見表1。經過這樣的處理，使得此法更加完善，在投入實際運行以后，杜絕了由于喂料風機故障而引起的停窯事故，取得了良好的效益
