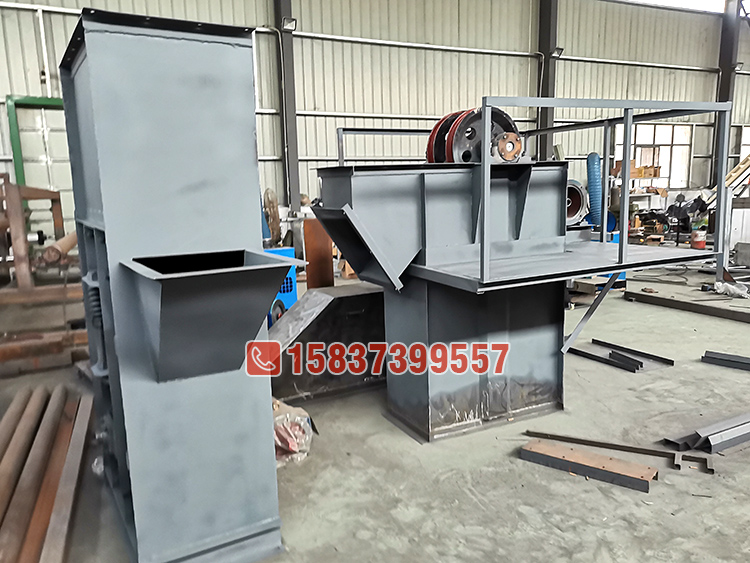

TH400環鏈斗式提升機
TH400環鏈斗式提升機
TH400環鏈斗式提升機

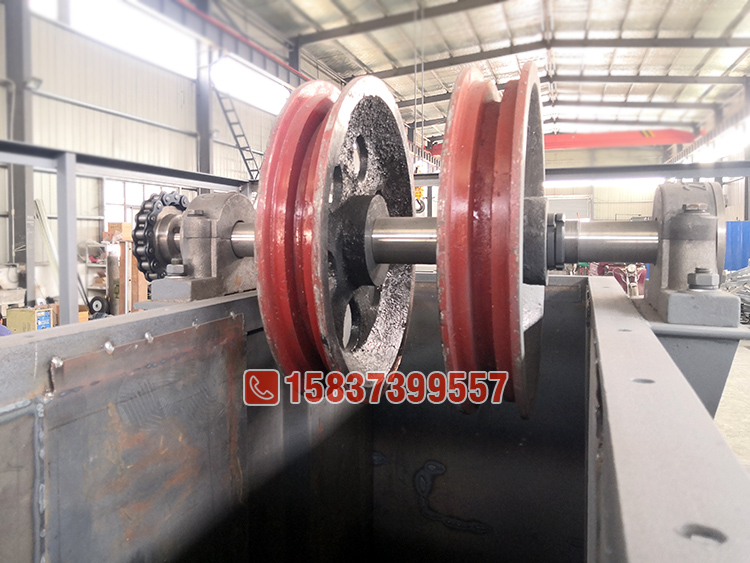

th400環鏈提升機鏈輪
TH400環鏈斗式提升機介紹
TH400是環鏈斗式提升機中的一個較大型號，料斗寬度400mm，前面的字母TH中T是提升的意思，H是環鏈的意思。不難看出來TH環鏈斗式提升機的型號表示意義。
th400環鏈斗式提升機室一宗雙排鏈條提升機，牽引件為圓環鏈條。適合輸送粉料、小顆粒物料，常用于煤、水泥、碎石、砂子、化肥、糧食等物料，在工業、建材、水泥、耐火材料行業中較為常見。th400斗式提升機適合提升40mm以下的小顆粒物料或粉狀物料。
TH400環鏈斗式提升機結構
th系列環鏈斗式提升機結構都基本一致，th400也是如此，只是型號尺寸上的區別。主要有頭部箱體、中間箱體、尾部箱體、運行部件、驅動裝置等部分組成，與皮帶式提升機、板鏈斗式提升機區別在于運行部件的樣式，th400斗式提升機牽引件為圓環鏈條，型號為18*64，配套圓弧底料斗使用。
TH400斗式提升機技術參數表
th400斗式提升機的型號表示意義：TH是套上-環鏈的意思，400指的是料斗寬度，如果高度為15米，那么型號表示為TH315-15。牽引件為18*64*7環鏈條、鏈鉤、th400料斗組成，料斗間距512mm。
| 型 號 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
| 輸送能力，m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| 料斗 | 料斗容量 | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| 斗距 | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
| 鏈條 | 園鋼直徑 x節（mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
| 單鏈條破 斷強（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
| 料斗運動 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
| 傳動鏈輪轉數 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
| 輸送物料的 最大塊度 | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||
