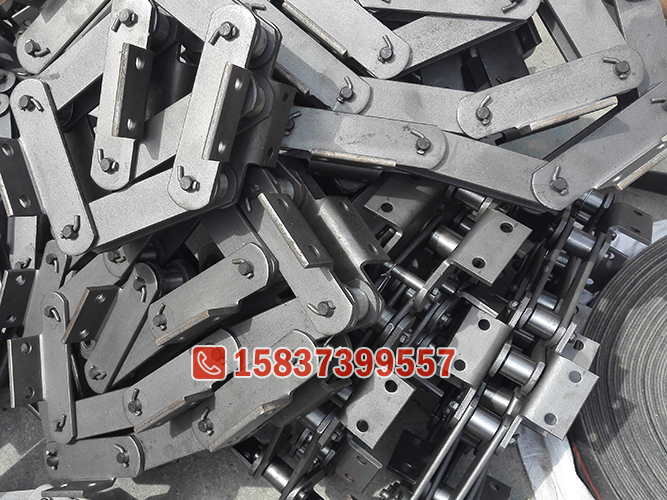

ne30提升機鏈條
ne30提升機鏈條

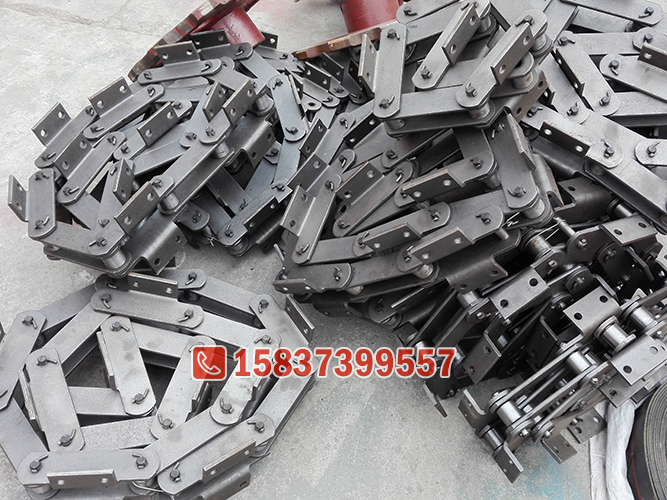

ne30提升機鏈條
ne30提升機鏈條
ne30提升機板鏈
ne30提升機鏈條圖紙尺寸

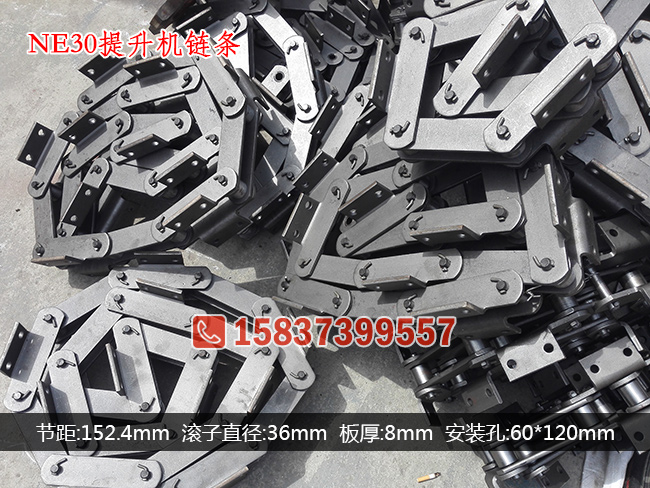

NE30提升機鏈條參數
NE30提升機鏈條節距152.4mm，銷軸直徑15.5mm，銷軸長度90mm，鏈板厚度8mm，鏈板高度50mm，滾子直徑36mm，內節內寬36.5mm，安裝孔60*120mm。鏈板材質為45#鋼，銷軸套筒滾子為40Cr調質熱處理。
NE30提升機鏈條技術要求
1、鏈條破斷載荷24t
2、鏈條裝配，每20節為一條，每條公稱長度為：3.048米。
3、鏈板在裝配前必須經過表面拋丸處理。
4、所有鏈條裝配中，鏈銷的裝入方向必須一致。
5、裝配后的鏈條，滾子必須轉動靈活，無卡阻現象。
6、裝配后的鏈條，每鏈節之間必須轉動靈活，無卡阻現象。
2、鏈條裝配，每20節為一條，每條公稱長度為：3.048米。
3、鏈板在裝配前必須經過表面拋丸處理。
4、所有鏈條裝配中，鏈銷的裝入方向必須一致。
5、裝配后的鏈條，滾子必須轉動靈活，無卡阻現象。
6、裝配后的鏈條，每鏈節之間必須轉動靈活，無卡阻現象。
